• Porteur(s) du projet : Léa Hermann (DSAA DG2), Damien MUTI (Prof. de Numérique)
• Date : 06/2021
• Contexte : Macro-Projet
• Fichiers :
• Liens :
• Capteurs/Actionneurs :
  • 5 potentiomètres
  • 1 carte Arduino Uno

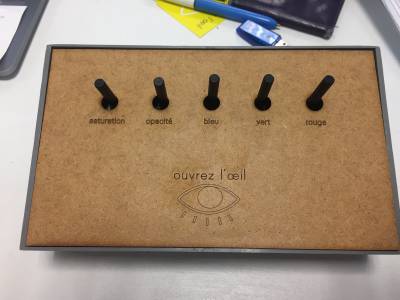

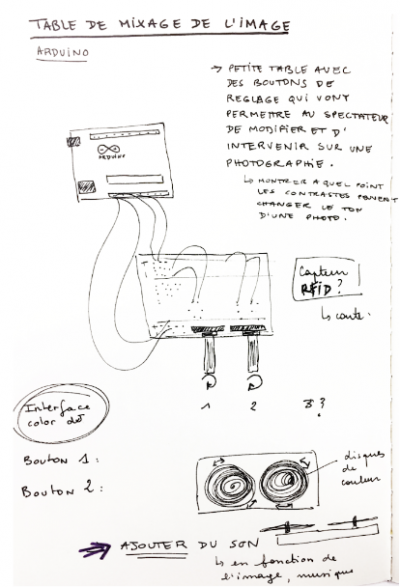

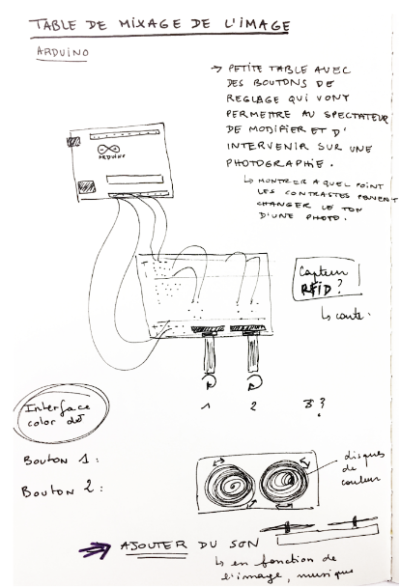

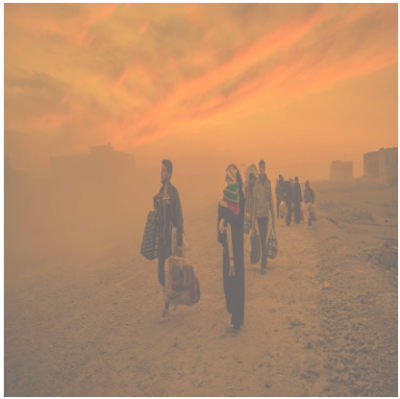

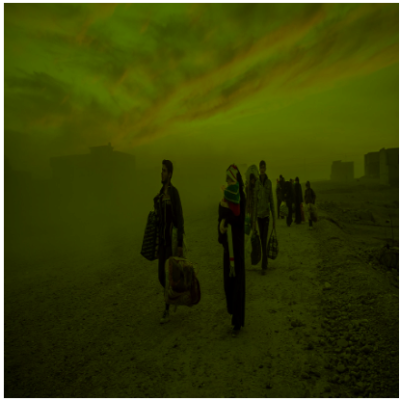

L'objectif est de construire une table de mixage avec des boutons qui permettent à l’observateur de faire des réglages sur l’image comme pourrait le faire un logiciel de retouche (photoshop). Ainsi, le spectateur peut se rendre compte que les réglages ont une incidence sur la perception et le sens de l’image. Chaque bouton permet de modifier les contrastes, les couleurs ou encore la luminosité…

La carte Arduino mesure la valeur donnée par chacun des 5 potentiomètres. Elle envoie ensuite chacune des valeurs via le port série vers le programme Processing qui gère le visuel. Le programme Processing récupère les 5 valeurs envoyées par la carte et les considère chacune comme 5 paramètres permettant de faire varier : rouge, vert, bleu, saturation, le paramètre d’un filtre de l’image.

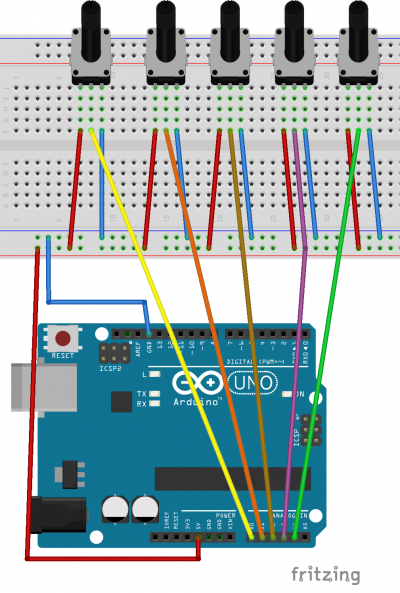

Le montage comportant 5 potentiomètres est le suivant :

le fichier Fritzing correspondant est le suivant : montage_5_potentiometres.fzz.zip

Le code permettant de mesurer les valeurs sur les 5 potentiomètres et de les envoyer via le port série est le suivant :

• tablemixagearduino.zip

int Sensor [ ] = {0, 0, 0, 0, 0};
byte N = 5;
int inByte = 0;         // incoming serial byte

boolean debug = false;



void setup() {
  // création du tableau Sensor
  //  Sensor = malloc(N*sizeof(int));

  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }
  establishContact();  // send a byte to establish contact until receiver responds
}


void loop() {
  for (int i = 0; i < N; i++) {
    //lire la valeur du capteur
    Sensor [i] = map(analogRead(i), 0, 1023, 0, 255);
    //envoyer la valeur
    if (debug) {
      Serial.print("Sensor[");
      Serial.print(i);
      Serial.print("]=");
      Serial.print(Sensor[i]);
      Serial.print("    ");
    }
    else {
      Serial.write(Sensor[i]);
    }
  }
  if (debug) {
    Serial.println("");
  }
}

void establishContact() {
  while (Serial.available() <= 0) {
    Serial.print('A');   // send a capital A
    delay(300);
  }
}

Le programme Processing permettant de récupérer les données envoyées par la cartes et de les considérer comme des paramètres permettant de faire varier les aspects visuels d'une images (rouge, vert, bleu, luminance, saturation et un paramètre de filtrage) est le suivant :

• tablemixageprocessing.zip

/**  //<>//
 * Serial Call-Response
 * by Tom Igoe.
 *
 * Sends a byte out the serial port, and reads 3 bytes in.
 * Sets foregound color, red, and green of a circle onstage
 * using the values returned from the serial port.
 * Thanks to Daniel Shiffman  and Greg Shakar for the improvements.
 *
 * Note: This sketch assumes that the device on the other end of the serial
 * port is going to send a single byte of value 65 (ASCII A) on startup.
 * The sketch waits for that byte, then sends an ASCII A whenever
 * it wants more data.
 */

//déclaration de des variables image
PImage img1;
//je ne sais pas encore quels sont ces entiers
int picAlpha = 255;
